Jika Anda pernah melihat mesin bubut horizontal CNC mengukir bagian yang presisi—misalnya, poros engkol khusus untuk mesin pertanian, sekrup kelas medis, atau kopling ruang angkasa—Anda mungkin kagum melihat bagaimana mesin tersebut bergerak begitu konsisten, memotong hingga dalam mikron dari desain, tanpa bergoyang, melayang, atau melewatkan satu langkah pun. Kebanyakan orang memuji pengontrol mesin bubut atau peralatan berteknologi tinggi atas keakuratan tersebut, namun komponen penting yang sering diabaikan adalah encoder. Sebagai pemasok mesin bubut horizontal CNC yang telah bertahun-tahun menyelesaikan tantangan pemesinan klien kami yang paling menuntut, kami telah melihat secara langsung bagaimana encoder yang cocok bukan hanya "bagus untuk dimiliki" pada mesin ini-tetapi juga merupakan tulang punggung kemampuan mereka untuk menghasilkan suku cadang yang andal dan dapat diulang. Mari kita uraikan fungsi encoder, mengapa encoder penting khususnya untuk mesin bubut horizontal, dan bagaimana memilih encoder yang tepat dapat meningkatkan atau menghancurkan produksi Anda.

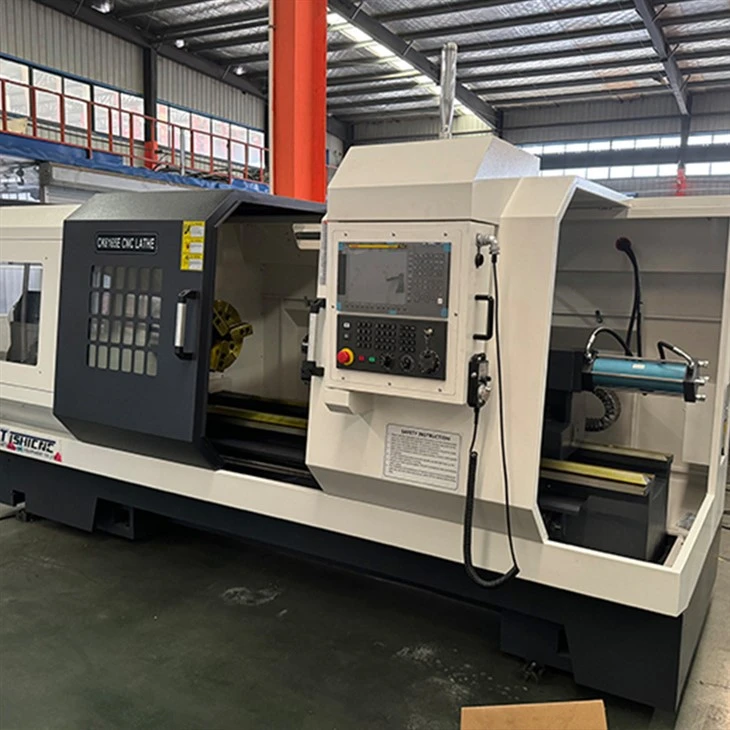

Pertama, mari kita bahas hal ini pada jenis mesin yang sedang kita bicarakan. Mesin bubut horizontal CNC berbeda dari mesin bubut vertikal karena spindelnya (bagian yang menahan dan memutar benda kerja) terletak sejajar dengan lantai, sehingga ideal untuk memutar bagian silinder yang panjang seperti mata bor, batang hidrolik, atau poros engkol yang disebutkan di atas. Dua konfigurasi umum untuk mesin bubut ini adalahMesin Bubut Tempat Tidur Datar(/lathe-machine/cnc-turning-machine/flat-bed-lathe-machine.html) danMesin Bubut Tempat Tidur Miring Horisontal(/mesin bubut/cnc-turning-machine/horizontal-slant-bed-lath.html). Meskipun desain alasnya berbeda (alas datar biasanya lebih kaku untuk pemotongan berat pada benda kerja yang besar dan padat, alas miring meningkatkan evakuasi chip untuk bagian yang lebih kecil dan berkecepatan tinggi), keduanya mengandalkan encoder untuk menyinkronkan pergerakannya di tiga sumbu inti: X (radial, relatif kiri/kanan terhadap spindel), Z (aksial, depan/belakang sepanjang benda kerja), dan C (rotasi, untuk pembuatan kontur atau penguliran). Tidak adanya encoder berarti tidak ada cara bagi pengontrol untuk "mengetahui" di mana alat berada, di mana spindel berada, atau apakah mesin mengikuti jalur yang diprogram.
Untuk lebih spesifiknya, encoder adalah perangkat elektro-mekanis yang mengubah gerakan—baik gerakan linier sumbu atau gerakan putar spindel—menjadi sinyal listrik yang dapat dibaca oleh pengontrol CNC. Anggap saja sebagai pita pengukur presisi tinggi dan alat komunikasi yang digabungkan menjadi satu, memberikan umpan balik waktu nyata setiap milidetik. Ada dua tipe utama yang digunakan dalam mesin bubut CNC: encoder inkremental dan encoder absolut. Encoder inkremental menghitung pulsa untuk melacak seberapa banyak pergerakan yang terjadi, yang berarti jika mesin bubut kehilangan daya, Anda kehilangan posisi dan harus "memulangkan" mesin (memindahkan sumbu kembali ke titik referensi secara manual) untuk mengatur ulang. Sebaliknya, pembuat enkode absolut melaporkan kode posisi unik setiap saat, bahkan tanpa listrik-jadi jika toko Anda mengalami penurunan daya sebentar, mesin bubut tidak akan kehilangan tempatnya, sehingga menghemat waktu henti selama beberapa menit (atau jam). Untuk sebagian besar lingkungan produksi, terutama yang menjalankan shift mati lampu, encoder absolut tidak dapat dinegosiasikan, itulah sebabnya kami menentukannya di hampir semua lingkungan produksi kami.CNC alas datar(/lathe-machine/cnc-turning-machine/flatbed-cnc.html) dan model Pembubutan CNC Horizontal (/lathe-machine/cnc-turning-machine/horizontal-cnc-turning.html) yang presisi.
Sekarang, mari kita hubungkan hal ini dengan cara kerja mesin bubut horizontal CNC, karena peran pembuat enkode sedikit bergeser bergantung pada sumbu mana yang sedang Anda bicarakan. Ambil spindel terlebih dahulu: saat Anda memprogram mesin bubut untuk memasang baut, misalnya, spindel harus berputar dengan kecepatan yang konsisten dan tepat sementara pahat bergerak sepanjang sumbu Z dengan kecepatan tetap. Jika kecepatan spindel menyimpang sedikit saja, jarak ulir akan menjadi terlalu longgar di salah satu ujung, terlalu kencang di ujung lainnya. Encoder spindel adalah yang mengirimkan sinyal kepada pengontrol setiap kali spindel menyelesaikan putaran penuh, membiarkannya menyinkronkan gerakan Z alat secara sempurna dengan rotasi spindel. Inilah sebabnya mengapa kualitas benang sering menjadi tolok ukur kinerja pembuat enkode: pembuat enkode spindel yang murah dan beresolusi rendah akan menghasilkan benang yang tidak konsisten, sedangkan pembuat enkode resolusi tinggi akan menghasilkan profil benang yang identik pada ribuan bagian.
Untuk sumbu linier (X dan Z), pembuat enkode melacak seberapa jauh sumbu telah bergerak, dengan resolusi yang sering kali diukur dalam seperseribu milimeter (atau mikron). Katakanlah Anda sedang mengerjakan batang hidrolik sepanjang 1 meter pada mesin bubut alas datar. Sumbu Z harus menggerakkan seluruh panjang batang, menjaga kedalaman pemotongan tetap pada sumbu X. Jika encoder sumbu Z melayang bahkan 0,02 mm pada jarak 1 meter tersebut, batang akan sedikit meruncing - tidak berguna untuk aplikasi hidrolik, yang memerlukan diameter yang seragam sempurna. Itu bukan cacat pada sekrup atau motor utama mesin; ini adalah kegagalan pembuat enkode untuk mengirimkan umpan balik posisi yang akurat. Ketika pelanggan kami datang kepada kami dengan bagian meruncing yang seharusnya lurus, hal pertama yang kami periksa adalah pembuat enkode sumbu, karena 9 kali dari 10, kalibrasi ulang atau penggantian menyelesaikan masalah.
Peran penting lainnya yang dimainkan oleh pembuat enkode adalah kompensasi reaksi balik. Backlash adalah celah kecil antara roda gigi, sekrup timah, atau komponen mekanis lainnya yang membuat mesin sedikit "lamban" saat membalikkan arah. Misalnya, jika Anda memprogram alat untuk bergerak 10mm ke kiri lalu 10mm kembali ke kanan, celah mekanis berarti alat tersebut mungkin tidak benar-benar kembali ke titik awal yang tepat, sehingga menyebabkan kesalahan dimensi bagian. Encoder tingkat lanjut dapat mengukur reaksi balik ini secara real-time, dan pengontrol CNC menggunakan data tersebut untuk menyesuaikan sinyal pergerakan untuk menutup celah sebelum pahat melakukan kontak dengan benda kerja. Tanpa umpan balik encoder tersebut, reaksi balik akan terakumulasi dalam ratusan pemotongan, sehingga komponen berpresisi tinggi tidak mungkin dilakukan. Kami telah melihat pelanggan melewatkan kompensasi reaksi balik berbasis encoder dan mencoba memperbaiki reaksi balik dengan mengencangkan komponen mekanis, hanya untuk berakhir dengan lebih banyak keausan pada komponen dan akurasi yang lebih buruk dalam jangka panjang; pembuat enkode adalah solusi yang lebih cerdas dan andal.
Sekarang, mari kita bicara tentang kesalahpahaman umum: beberapa pemilik toko berpikir bahwa "motor yang lebih besar" atau "spindel yang lebih cepat" akan membuat mesin bubut mereka lebih akurat, namun kenyataannya, pembuat enkodelah yang menjadi penghambatnya. Spindel 10.000 RPM tidak ada gunanya jika pembuat enkode spindel tidak dapat memperbarui posisinya dengan cukup cepat untuk mengimbangi putaran tersebut. Demikian pula, motor sumbu Z torsi tinggi hanya dapat bergerak seakurat encodernya yang dapat melacak pergerakan. Hal ini terutama berlaku untuk mesin bubut miring, yang dirancang untuk memutar bagian-bagian kecil dengan kecepatan tinggi dan volume tinggi (seperti yang digunakan dalam perangkat elektronik atau medis). Tempat tidur miring beroperasi pada kecepatan spindel yang lebih tinggi dan pengumpanan sumbu yang lebih cepat dibandingkan model tempat tidur datar, sehingga pembuat enkodenya harus memiliki tingkat pengambilan sampel yang lebih tinggi—artinya mereka mengirim pembaruan posisi lebih sering—untuk mengimbanginya. Itu sebabnya mesin bubut miring horizontal kami dilengkapi dengan encoder absolut 16-bit pada semua sumbu, yang mengirimkan 65.536 kode posisi unik per putaran, memastikan bahkan pada 12.000 RPM, pengontrol tidak pernah kehilangan jejak lokasi alat.
Kami juga sering bekerja dengan pelanggan yang beralih dari mesin bubut manual ke mesin bubut CNC horizontal, dan pertanyaan pertama yang mereka tanyakan adalah tentang waktu penyetelan. Encoder juga memainkan peran besar di sini. Pada mesin bubut manual, operator menggunakan dial dan jangka sorong untuk mengukur setiap bagian, yang dapat memakan waktu beberapa menit untuk setiap bagian. Dengan mesin bubut CNC, setelah program dimuat, encoder akan menangani semua pelacakan posisi sehingga waktu pengaturan hanya memuat benda kerja, memusatkan perhatian pada pahat, dan menekan start. Namun langkah zeroing tersebut (disebut "penyiapan pahat") bergantung pada pembuat enkode sumbu untuk mengetahui letak pahat relatif terhadap pusat spindel. Jika pembuat enkode memiliki kemampuan pengulangan yang buruk, alat akan disetel sedikit berbeda setiap saat, sehingga menyebabkan variasi pada beberapa bagian pertama sebelum mesin dapat digunakan. Berinvestasi pada pembuat enkode berkualitas tinggi mengurangi variasi set-ke-bagian awal, sehingga pelanggan dapat memproduksi suku cadang yang baik dengan lebih cepat, mengurangi limbah, dan meningkatkan hasil.
Tentu saja, pembuat enkode tidak bebas perawatan, dan bahkan pembuat enkode terbaik pun memerlukan pemeriksaan sesekali. Berdasarkan pengalaman kami, masalah encoder yang paling umum pada mesin bubut horizontal CNC berasal dari dua tempat: debu dan getaran. Mesin bubut menghasilkan banyak serpihan logam dan kabut cairan pendingin, yang dapat masuk ke dalam rumah encoder dan menyumbat komponen internal, atau menyebabkan korsleting listrik. Untuk mesin bubut flat bed tugas berat yang bekerja 24/7 untuk memutar material yang tebal dan keras seperti baja atau titanium, getaran dari pemotongan juga dapat merusak bantalan internal encoder seiring berjalannya waktu. Itu sebabnya kami merekomendasikan memasang penutup pelindung di sekitar pembuat enkode, dan melakukan pemeriksaan bulanan terhadap kekuatan sinyalnya-sebagian besar pengontrol modern memiliki alat diagnostik yang memungkinkan Anda membaca keluaran pembuat enkode tanpa membongkar mesin. Jika Anda melihat sinyal pulsa yang tidak konsisten atau kesalahan posisi selama diagnostik, itu tandanya encoder akan segera dihentikan, dan menggantinya sebelum gagal di tengah produksi akan menyelamatkan Anda dari waktu henti yang mahal.
Sebagai pemasok mesin bubut horizontal CNC, kami telah melihat apa yang terjadi jika sebuah toko mengabaikan encoder: suku cadang yang terbuang selama berminggu-minggu, waktu produksi yang hilang, dan tagihan perbaikan yang tidak terduga. Sebaliknya, jika Anda berinvestasi pada encoder absolut beresolusi tinggi yang dipasangkan dengan mesin yang dikalibrasi dengan baik, Anda akan mendapatkan konsistensi yang memungkinkan Anda mematikan komponen, memenuhi toleransi yang ketat, dan melakukan pekerjaan yang lebih kompleks. Baik Anda mengerjakan poros engkol sepanjang 2 meter pada mesin bubut alas datar atau 1.000 sekrup medis kecil pada model alas miring, pembuat enkode adalah mitra senyap yang memastikan setiap pemotongan tepat pada tempatnya.
Jika Anda ingin mengupgrade mesin bubut horizontal CNC yang ada atau berinvestasi pada mesin bubut baru, dan ingin mengetahui konfigurasi encoder mana yang tepat untuk kebutuhan produksi spesifik Anda, kami siap membantu. Baik Anda berfokus pada pemotongan tugas berat untuk suku cadang industri, pembubutan presisi volume tinggi untuk barang elektronik, atau apa pun di antaranya, kami dapat memandu Anda melalui rangkaian produk kamiMesin Bubut Tempat Tidur Datar(/lathe-machine/cnc-turning-machine/flat-bed-lathe.html), model alas miring horizontal, dan model CNC alas datar, semuanya dilengkapi dengan pembuat enkode yang dirancang untuk memberikan akurasi dan keandalan yang dibutuhkan toko Anda. Hubungi kami untuk memulai percakapan tentang proyek pemesinan Anda berikutnya.
Referensi
- Desain Mesin CNC: Pemilihan Encoder untuk Pembubutan Presisi. Industri Press Inc., 2021.
- "Kompensasi Serangan Balik pada Mesin Bubut CNC." Jurnal Proses Manufaktur, vol. 42, 2019, hlm.112-120.
- Teknologi Bubut Horizontal: Desain Tempat Tidur dan Kontrol Sumbu. Toko Mesin Modern, 2022.
- Encoder Absolut vs. Inkremental untuk Aplikasi CNC. Dunia Otomasi, 2020.
