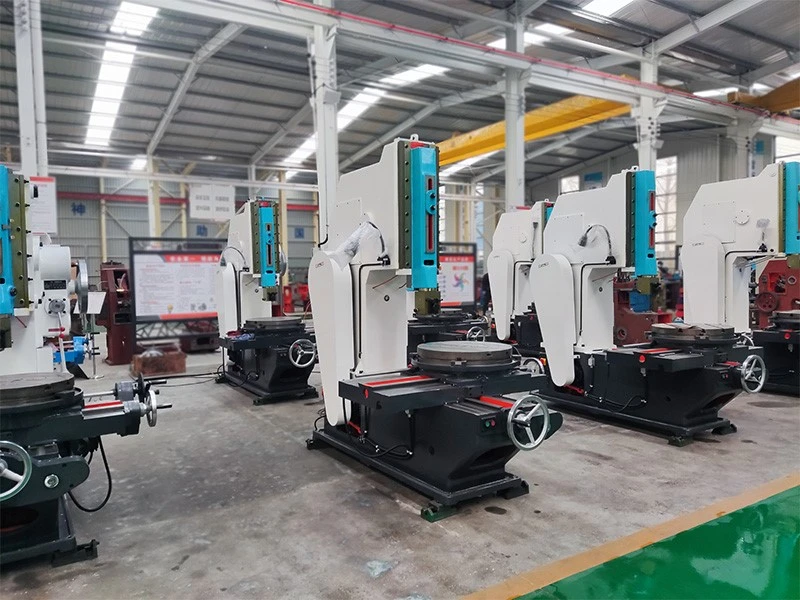

PENDAHULUAN ORANG SLOTTING HORIZONTAL

Prinsip kerjanya sama dengan yang dari pembentuk, dan juga menggunakan gerak bolak -balik linier dari alat untuk mencapai pemotongan. Namun, dengan lintasan pemotongan vertikal ke bawah, mesin slotting menunjukkan keunggulan teknis yang tidak dapat dicapai oleh perencana tradisional ketika pemesinan fitur spasial kompleks seperti struktur rongga dalam dan permukaan berbentuk khusus.

Mesin slotting horizontal dapat digunakan untuk memproses bagian pada berbagai mesin, membuka berbagai bidang, permukaan pembentukan bagian dalam dan luar linier, dan lubang bor. Karena kekakuan yang baik dari alat mesin, ini dapat digunakan untuk pemesinan kasar dan finishing.
Mesin slotting sangat cocok untuk lokakarya pemrosesan logam dan lokakarya pemeliharaan di industri manufaktur mesin berat, dan digunakan untuk produksi tunggal atau bagian-bagian kecil dari bagian besar.
Pengoperasian dan pengoperasian alat mesin sepenuhnya listrik, dan slide, meja kerja dan pompa oli digerakkan oleh motor terpisah. Kecepatan slotting tinggi dan dapat disesuaikan tanpa langkah.
Kontrol berbagai tindakan utama terkonsentrasi pada stasiun tombol gantung dan kotak listrik. Selama proses kerja, kecepatan naik atau turun dari slide dapat disesuaikan tanpa menghentikan mesin. Sirkuit listrik memastikan berbagai operasi otomatis gigi alat mesin (seperti pemberian makan otomatis, perlambatan, pembalikan, dll.).
Sistem transmisi utama menggunakan pelumasan tekanan terpusat.

Fitur

1. Rentang kerja

Mesin slotting horizontal yang cocok untuk memproses berbagai bidang, garis lurus, permukaan pembentukan internal dan eksternal, keyways, dll.; dapat digunakan untuk pemrosesan kasar dan pemrosesan halus.

2. Sistem drive

Drive ram adalah motor DC

3. Workbench

Pergerakan meja kerja bisa bermotor atau manual

4. Pelumasan

Rel Ram Guide, cacing drive utama, roda cacing, gigi, rak, bantalan, dll. Adalah pelumasan tekanan terpusat.

parameter

Spesifikasi	B5020
Panjang pemotongan maximm	200mm
Berat maksimum benda kerja	400kg
Gaya pemotongan maksimum	5500N
Jumlah pengulangan per menit RAM	32;60;80;125
Jarak Penyesuaian Vertikal RAM	230mm

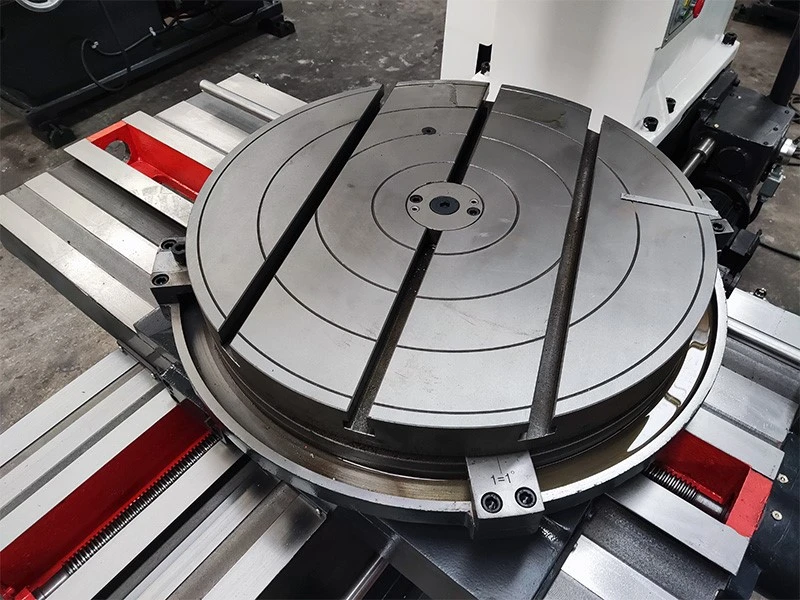

Diameler meja	500mm
Jarak antara permukaan pendukung di headstock dan dinding depan tempat tidur	485mm
Permukaan kerja ke bawah akhir gerbong	320mm
Jarak Perjalanan Longitudinal Maksimum	400 motorisasi (450 manhanual) mm
Jarak perjalanan lateral tabel maksimum	450 motor (500 manhanual) mm
Kombinasi kerja rentang umpan motorik longitudinal dan transversal	0.08-1.21mm
Rentang umpan bermotor Rotary Tabel	0.052-0.783Deg
Daya Motor Utama	3kw
Kecepatan motor utama	1430 r.p.m
Dimensi mesin (l x w x h)	1918 × 1305 × 1995 mm
Berat mahine (sekitar)	2200kg

Komentar: Antishicnc akan memperbarui teknologi produknya dari waktu ke waktu. Antishicnc berhak interpretasi akhir dari parameter dan deskripsi teknis di atas. Untuk informasi produk lebih lanjut, silakan hubungi tim Antishicnc
