Perkenalan peralatan
Mesin bubut 7 kaki ini mendukung diameter ayunan tempat tidur maksimum 400 mm dan rentang panjang belok 1000 mm hingga 3000 mm, memenuhi kebutuhan pemesinan benda kerja dengan berbagai ukuran. Bor spindel tersedia dalam 52 mm, 80 mm, dan diameter 105 mm, mengakomodasi berbagai stok dan perlengkapan bar. Kecepatan spindel maksimum 1600 rpm, ditambah dengan motor utama 11 kW, memastikan gaya pemotongan yang kuat dan meningkatkan efisiensi pemesinan.
Mesin mesin bubut Ca 6140 7 tidak hanya menangani wajah internal dan eksternal, ujung -, dan pemesinan lancip, tetapi juga mendukung hingga 141 jenis utas (termasuk metrik, kekaisaran, modul, dan benang pitch diametral), benar -benar mencapai "satu mesin untuk berbagai penggunaan." Rentang pakan sumbu x/z - lebar, dengan microfeed, pakan standar, dan peningkatan opsi pakan yang tersedia untuk memenuhi beragam kebutuhan kasar dan finishing.
Empat {- Posisi alat pemegang alat dengan rotasi ± 90 derajat memungkinkan untuk perubahan alat yang nyaman dan peningkatan efisiensi siklus. Tailstock dilengkapi dengan lubang lancip MT5 dan lengan berdiameter φ75mm besar untuk stabilitas dan keandalan. Mesin bubut 7 kaki menawarkan tata letak yang ringkas, kekakuan struktural yang kuat, dan operasi yang halus, membuatnya cocok untuk berbagai lingkungan pemesinan yang kompleks.
Jika Anda mencari yang tahan lama, komprehensif, dan tinggi - return - di - Investment Horizontal Lathe, CA6140 adalah pilihan yang dapat diandalkan.
Bagian standar
3-Jaw Chuck dan Adapte-250mm
Posting alat konvensional 4-stasiun
Lampu kerja yang dipimpin 5
Pad pemasangan dan foot blot (M20X400 GB/T799-88)
Dead Center ⅱ5 S25-2
Kunci pas yang cocok
Pistol minyak
Perangkat pendingin
Bagian opsional
Pusat hidup
Tirai Tiga Perlindungan Batang
Lampiran lancip
Jenis Posting Alat Ubah Cepat Italia

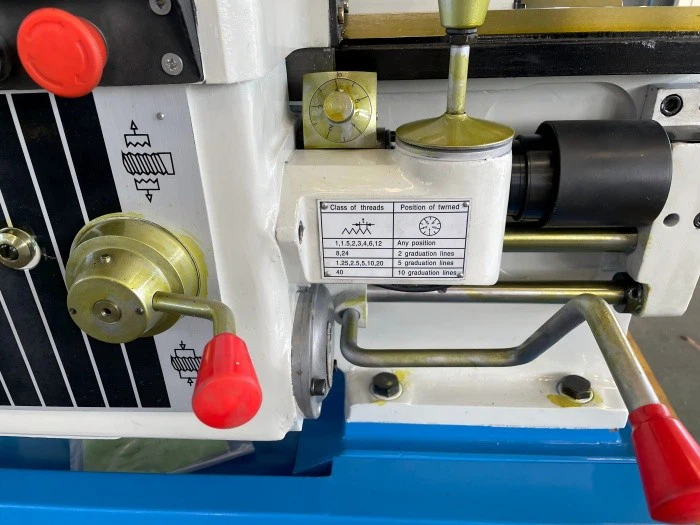

Utas Mengejar Dial
Pembacaan digital (2 sumbu)
Pembacaan digital (3 sumbu)
Tag populer: Mesin bubut 7 kaki, cina 7 kaki produsen mesin mesin bubut, pemasok, pabrik
Parameter teknis
|
Barang |
Satuan |
CA6140(Tipe A/B/C) |
|
|
Kapasitas |
Max Swing over Bed |
mm |
Φ400 |
|
Max Swing over Slide |
mm |
Φ220 |
|
|
Panjang benda kerja maks |
mm |
1000/1500/2000/3000 |
|
|
Lebar tempat tidur mesin |
mm |
400 |
|
|
Poros |
Diameter bukaan spindel |
mm |
Φ52 (tipe) /Φ80 (tipe b) /Φ105 (tipe C) |
|
Hidung spindel |
ISO (GB) D8 |
||
|
Spindle Taper |
Mohs |
No . 6 |
|
|
Jarak dari pusat spindle ke rel pemandu tempat tidur |
mm |
205 |
|
|
Kecepatan spindel |
r/mnt |
Depan: 24 Langkah 10-1600R/Min Kembali: 12 Langkah 12.5-1600R/Min |
|
|
Motor spindle |
KW |
11 |
|
|
Tailstock |
Quill Dia./travel |
mm |
φ75/150 |
|
Taper of Center |
Mt |
5 |
|
|
Posting Alat |
Jumlah stasiun/ Bagian alat |
4/25X25 |
|
|
Alat pasca kecepatan gerakan cepat (longitudinal) |
m/mnt |
4 |
|
|
Tool pasca kecepatan gerakan cepat (silang) |
m/mnt |
2 |
|
|
Sudut rotasi turntable menara |
º |
±90º |
|
|
Memberi makan |
Max. Perjalanan Toolpost Atas |
mm |
140 |
|
Max. Perjalanan Toolpost yang lebih rendah |
mm |
320 |
|
|
X - feed sumbu (standar) |
mm/r |
0.04-0.79 |
|
|
X - pakan sumbu (umpan kecil) |
mm/r |
0.014-0.027 |
|
|
X - pakan sumbu (Tingkatkan umpan) |
mm/r |
0.86-3.16 |
|
|
Z - pakan sumbu (standar) |
mm/r |
0.08-1.59 |
|
|
Z - pakan sumbu (umpan kecil) |
mm/r |
0.028-0.054 |
|
|
Z - pakan sumbu (Tingkatkan umpan) |
mm/r |
1.71-6.33 |
|
|
Utas metrik |
mm |
44 Sorts 1-192 |
|
|
Benang inci |
t.p.i |
21 Sorts 2-24 |
|
|
Utas modul |
πmm |
39 sortir 0,25-48 |
|
|
Utas dp |
Dp |
37 Sorts 1-96 |
|
|
Yang lain |
Motor pompa pendingin |
W |
90 |
|
Kepala pompa air pendingin |
m |
5 |
|
|
Aliran pompa air pendingin |
L/mnt |
25 |
|
|
Panjang mesin |
mm |
2700/3600/3650/4650 |
|
|
Lebar mesin |
mm |
1140 |
|
|
Tinggi mesin |
mm |
1750 |
|
|
Berat mesin |
kg |
GW 2190/ NW 2070 GW 3500/ NW 2100 GW 2940/ NW 2787 GW 3940/ NW 3787 |
|
