Perkenalan peralatan

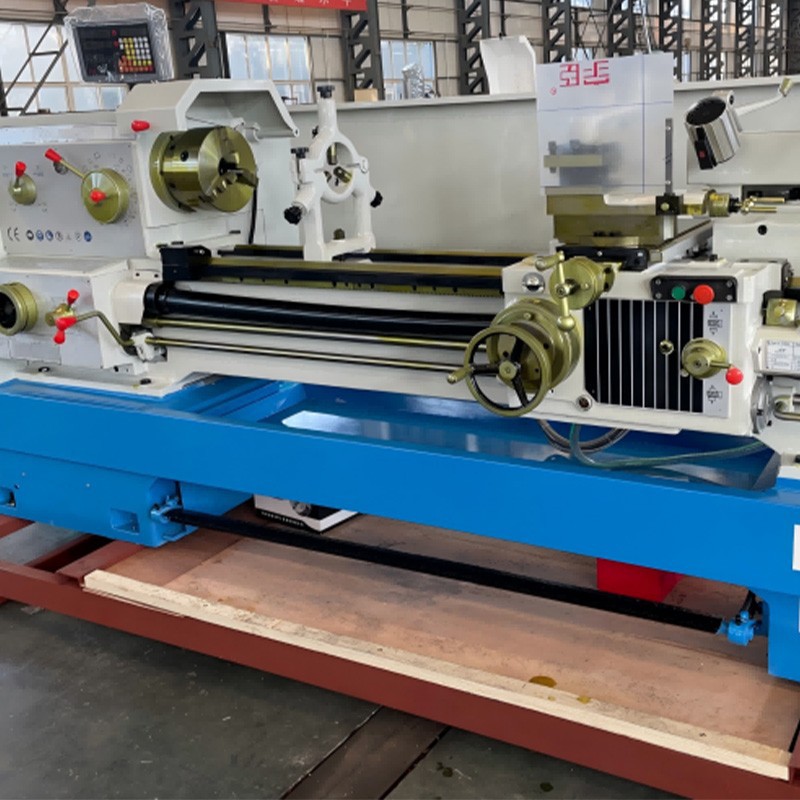

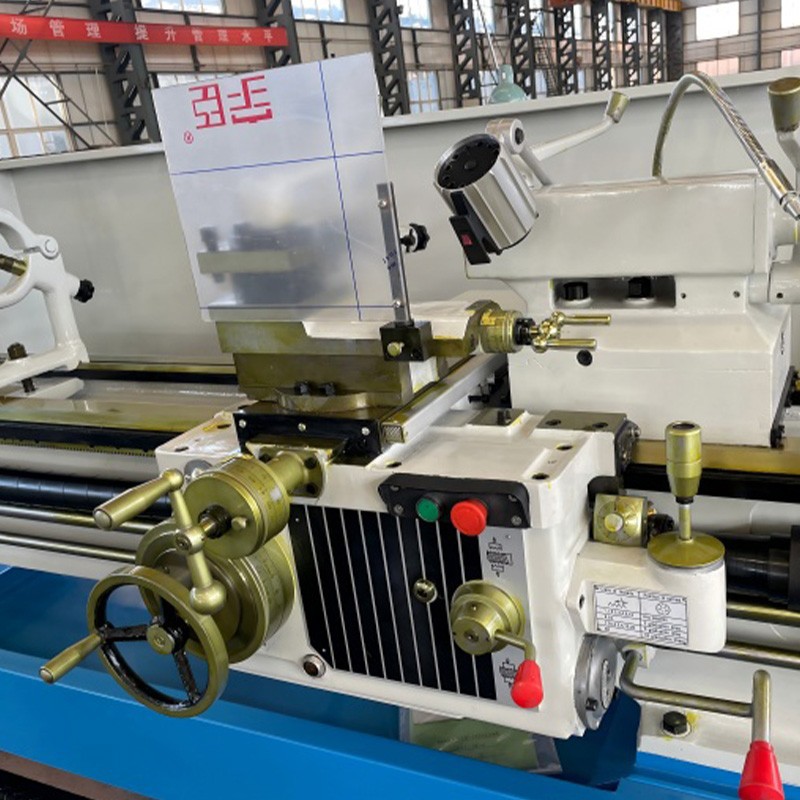

CA6240 memiliki fitur tempat tidur berkekuatan tinggi dengan lebar 400mm, secara efektif meningkatkan mesin bubut stabilitas 8 kaki dan ketahanan getaran. Tempat tidur ini menawarkan diameter ayunan maksimum 400mm dan panjang benda kerja maksimum 3000mm, memenuhi kebutuhan pemesinan benda kerja dengan berbagai ukuran. Tersedia tiga opsi bor spindle: 52mm (model A), 80mm (model B), dan 105mm (model C), memberikan pengguna dengan fleksibilitas pemesinan yang lebih besar. Kecepatan spindel bervariasi dengan 24 kecepatan belakang depan dan 12, mencapai kecepatan maksimum 1600 rpm. Dilengkapi dengan motor efisiensi tinggi 11kW, ini memastikan kinerja pemotongan yang kuat. Tailstock memiliki penaam berdiameter 75mm besar dengan perjalanan 150mm dan lancip pusat MT5, mendukung pusat -pusat putar dan aksesori yang paling umum. Pemegang alat empat stasiun mengakomodasi alat dengan diameter 25 × 25mm dan fitur kecepatan lintasan cepat 4 m/menit dalam arah longitudinal dan 2 m/menit dalam arah melintang, secara signifikan meningkatkan efisiensi kerja.
- Sistem umpan menawarkan berbagai pilihan, dengan feed standar, mikro, dan peningkatan yang tersedia pada sumbu X dan Z untuk memenuhi berbagai persyaratan presisi dan efisiensi. Rentang utas yang komprehensif mendukung 44 metrik, 21 kekaisaran, 39 modul, dan 37 benang pitch diametral, memperluas rentang belokan.
- Mesin mesin bubut CA6240 8 kaki juga dilengkapi dengan pompa pendingin 90W dengan kepala 5m dan laju aliran 25 L/menit, memastikan pendinginan yang efisien dan memperpanjang masa pakai pahat. Dengan desain rasional dan operasi yang mudah, mesin ini merupakan solusi peralatan belokan ekonomis yang ideal untuk berbagai pengguna pemesinan.
Bagian standar
3-Jaw Chuck dan Adapte-250mm
Posting alat konvensional 4-stasiun
Lampu kerja LED
Pad pemasangan dan foot blot (M20X400 GB/T799-88)
Dead Center ⅱ5 S25-2
Kunci pas yang cocok
Pistol minyak
Perangkat pendingin
Bagian opsional
Pusat hidup
Perlindungan Tiga Batang
Lampiran lancip lancip
Jenis Posting Alat Ubah Cepat Italia
Umpan pengejaran
Pembacaan digital (2 sumbu)
Pembacaan digital (3 sumbu)
Tag populer: mesin bubut 8 kaki, mesin bubut porselen 8 kaki produsen, pemasok, pabrik
Parameter teknis
|
Barang |
Satuan |
Ca6240(Tipe A/B/C) |
|
|
Kapasitas |
Max Swing over Bed |
mm |
Φ400 |
|
Max Swing Over Gap |
mm |
Φ630 |
|
|
Max Swing over Slide |
mm |
Φ220 |
|
|
Panjang benda kerja maks |
mm |
1000/1500/2000/3000 |
|
|
Lebar tempat tidur mesin |
mm |
400 |
|
|
Poros |
Diameter bukaan spindel |
mm |
Φ52 (tipe) /Φ80 (tipe b) /Φ105 (tipe C) |
|
Hidung spindel |
ISO (GB) D8 |
||
|
Spindle Taper |
Mohs |
No . 6 |
|
|
Jarak dari pusat spindle ke rel pemandu tempat tidur |
mm |
205 |
|
|
Kecepatan spindel |
r/mnt |
Depan: 24 Langkah 10-1600R/Min Kembali: 12 Langkah 12.5-1600R/Min |
|
|
Motor spindle |
KW |
11 |
|
|
Tailstock |
Quill Dia./travel |
mm |
φ75/150 |
|
Taper of Center |
Mt |
5 |
|
|
Posting Alat |
Jumlah stasiun/ Bagian alat |
4/25X25 |
|
|
Alat pasca kecepatan gerakan cepat (longitudinal) |
m/mnt |
4 |
|
|
Alat pasca kecepatan gerakan cepat (silang) |
m/mnt |
2 |
|
|
Sudut rotasi turntable menara |
º |
±90º |
|
|
Memberi makan |
Max. Perjalanan Toolpost Atas |
mm |
140 |
|
Max. Perjalanan Toolpost yang lebih rendah |
mm |
320 |
|
|
Feed X-Axis (Standar) |
mm/r |
0.04-0.79 |
|
|
Feed sumbu x (umpan kecil) |
mm/r |
0.014-0.027 |
|
|
Umpan sumbu x (tingkatkan umpan) |
mm/r |
0.86-3.16 |
|
|
Feed Z-Axis (Standar) |
mm/r |
0.08-1.59 |
|
|
Feed Z-Axis (umpan kecil) |
mm/r |
0.028-0.054 |
|
|
Feed sumbu z (tingkatkan pakan) |
mm/r |
1.71-6.33 |
|
|
Utas metrik |
mm |
44 Sorts 1-192 |
|
|
Benang inci |
t.p.i |
21 Sorts 2-24 |
|
|
Utas modul |
πmm |
39 sortir 0,25-48 |
|
|
Utas dp |
Dp |
37 Sorts 1-96 |
|
|
Yang lain |
Motor pompa pendingin |
W |
90 |
|
Kepala pompa air pendingin |
m |
5 |
|
|
Aliran pompa air pendingin |
L/mnt |
25 |
|
|
Panjang mesin |
mm |
2700/3600/3650/4650 |
|
|
Lebar mesin |
mm |
1140 |
|
|
Tinggi mesin |
mm |
1750 |
|
|
Berat mesin |
kg |
GW 2190/ NW 2070 GW 3500/ NW 2100 GW 2940/ NW 2787 GW 3940/ NW 3787 |
|
